SV 2 系列

SV 2 系列
我要询价

产品属性

  • 所属分类：叉形预绝缘端头(TU-JTK型)
  • 产品编号：1578104853
  • 浏览次数：0
  • 发布日期：2020-01-09
  • 产品概述



导线截面0.5～1.5mm2（美国线规22～16)   zuida电流：Imax=19A     材质：紫铜　   材料厚度：0.75mm

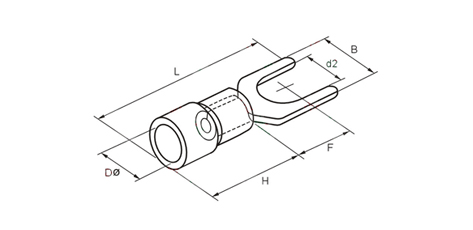

型号

美制螺栓号

螺栓口直径

尺寸

颜色

B

L

F

H

Dφ

SV 1.25-3

#4

3.2

5.7

21.2

6.5

10.0

4.3

红

SVS 1.25-3.5

#6

3.7

5.7

21.2

6.5

SVL 1.25-3.5

#6

3.7

6.4

21.2

6.5

SVS 1.25-4

#8

4.3

6.4

21.2

6.5

SVM 1.25-4

#8

4.3

7.2

21.2

6.5

SVL 1.25-4

#8

4.3

8.1

21.2

6.5

SVS 1.25-5

#10

5.3

8.1

21.2

6.5

SVL 1.25-5

#10

5.3

9.5

21.2

6.5

SVS 1.25-6

1/4

6.4

9.5

21.2

6.5

SVL 1.25-6

1/4

6.4

12.0

27.2

11.0




导线截面1.5～2.5mm2（美国线规16～14)   zuida电流：Imax=27A     材质：紫铜　   材料厚度：0.8mm

型号

美制螺栓号

螺栓口直径

尺寸

颜色

B

L

F

H

Dφ

SV 2-3

#4

3.2

5.7

21.2

6.5

10.0

4.9

蓝

SVS 2-3.5

#6

3.7

5.7

21.2

6.5

SVL 2-3.5

#6

3.7

6.0

21.2

6.5

SVS 2-4

#8

4.3

6.4

21.2

6.5

SVM 2-4

#8

4.3

7.2

21.2

6.5

SVL 2-4

#8

4.3

8.1

21.2

6.5

SVS 2-5

#10

5.3

8.1

21.2

6.5

SVL 2-5

#10

5.3

9.5

21.2

6.5

SVS 2-6

1/4

6.4

9.5

21.2

6.5

SVL 2-6

1/4

6.4

12.0

27.2

11.0




导线截面2.5～4mm2（美国线规14～12)    zuida电流：Imax=37A     材质：紫铜　   材料厚度：1.0mm

型号

美制螺栓号

螺栓口直径

尺寸

颜色

B

L

F

H

Dφ

SV 3.5-3

#4

3.2

5.7

24.8

7.0

13.0

6.2

黑

SV 3.5-4

#8

4.3

8.0

24.8

7.0

SV 3.5-5

#10

5.3

8.0

24.8

7.0

SV 3.5-6

1/4

6.4

12.0

28.0

12.1

SV 3.5-8

16-5

8.4

12.0

33.7

13.7




导线截面4～6mm2（美国线规12～10)    zuida电流：Imax=48A     材质：紫铜　   材料厚度：1.0mm

型号

美制螺栓号

螺栓口直径

尺寸

颜色

B

L

F

H

Dφ

SV 5.5-3.5

#6

3.7

8.3

25.2

7.5

13.0

6.7

黄

SVS 5.5-4

#8

4.3

8.3

25.2

7.5

SVL 5.5-4

#8

4.3

9.0

25.2

7.5

SV 5.5-5

#10

5.3

9.0

25.2

7.5

SVS 5.5-6

1/4

6.4

9.0

25.2

7.5

SVL 5.5-6

1/4

6.4

12.0

31.2

12.0

SV 5.5-8

5/16

8.4

14.0

30.0

11.5
