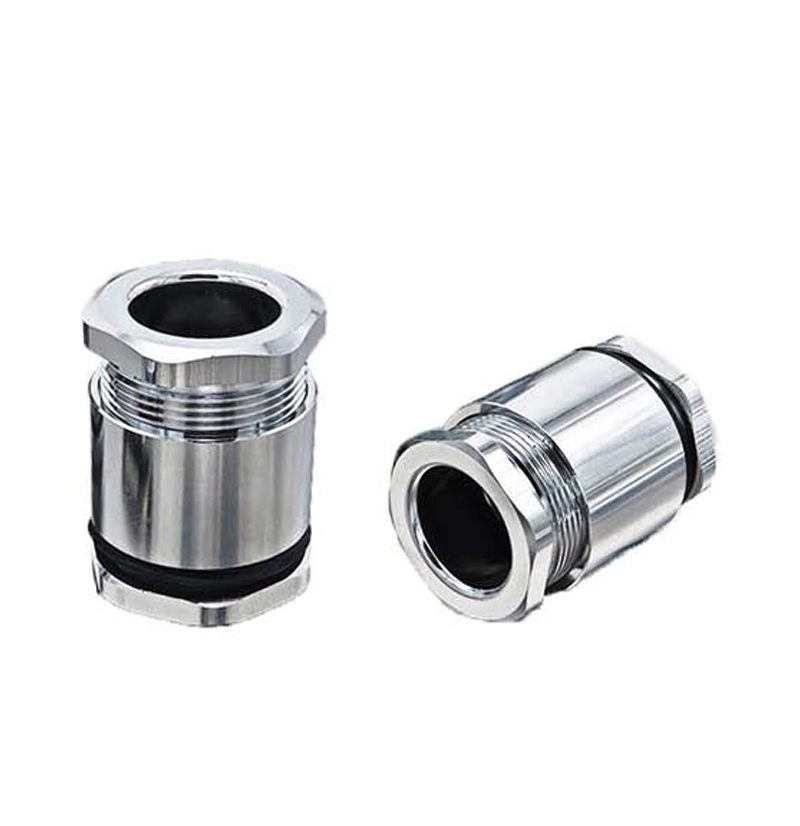

产品名称：TJ夹紧式填料函
1.技术要求应平整，光滑。边缘应元锐角，毛刺，裂纹和缺口。
2.零件表面应镀锌钝化。
3.外霉螺纹应涂防腐油脂。
4.螺纹连接应按GB197中普通螺纹标准中的6级精度 要求制造。料函拧竖时不得有滑牙.松动等现象。
d | D | d1 | D1 | H | H1 | 垫圈 | 配电缆外径 |
8 | M16×1 | M14×1 | 20 | -32 | 10 | 8×14 | 5--7 |
13 | M20×1 | M18×1 | 25 | -35 | 11 | 13×18 | 6--12 |
16 | M22×1 | M22×1 | 32 | -40 | 11 | 16×24 | 11--15 |
19 | M27×1.5 | M27×1.5 | 36 | -42 | 14 | 19×27 | 14--18 |
24 | M30×1.5 | M30×1.5 | 42 | -44 | 14 | 24×33 | 17--23 |
28 | M36×2 | M36×2 | 48 | -46 | 14 | 28×38 | 22-27 |
34 | M42×2 | M42×2 | 54 | -49 | 14 | 34×44 | 26--33 |
42 | M52×2 | M52×2 | 62 | -54 | 14 | 42×52 | 32--41 |
50 | M58×2 | M58×2 | 70 | -56 | 20 | 50×59 | 40--49 |
58 | M68×3 | M68×2 | 78 | -56 | 20 | 58×67 | 48--57 |
